Cảm biến siêu âm là thiết bị điện tử chính xác sử dụng sóng siêu âm để phát hiện không tiếp xúc, hoạt động phối hợp của các thành phần cốt lõi quyết định hiệu suất và phạm vi ứng dụng của cảm biến. Phân tích dưới đây xem xét các yếu tố cấu thành thiết yếu của cảm biến siêu âm từ góc độ nguyên tắc cấu trúc và thực hiện chức năng.
I. Đơn vị phát và thu: Bộ chuyển đổi áp điện
Bộ chuyển đổi áp điện là thành phần quan trọng nhất của cảm biến siêu âm, thực hiện nhiệm vụ quan trọng là chuyển đổi giữa năng lượng điện và năng lượng âm thanh. Thành phần này thường được chế tạo từ vật liệu gốm áp điện, như chì zirconat titanat (PZT), tận dụng hiệu ứng áp điện để đạt được chuyển đổi năng lượng.
Chức năng phát: Khi đặt điện áp xoay chiều tần số cao (thường từ 40 kHz đến 400 kHz), gốm áp điện tạo ra dao động cơ học, chuyển đổi năng lượng điện thành sóng siêu âm bức xạ vào môi trường truyền sóng. Tần số cộng hưởng của bộ phát quyết định tần số trung tâm của sóng siêu âm, ảnh hưởng trực tiếp đến độ chính xác và phạm vi phát hiện.
Chức năng thu: Khi sóng siêu âm phản xạ va chạm vào bề mặt gốm áp điện, vật liệu bị biến dạng và xuất ra tín hiệu điện yếu, hoàn thành chuyển đổi từ năng lượng âm thanh sang năng lượng điện. Để nâng cao tỷ số tín hiệu trên nhiễu, bộ chuyển đổi thu thường sử dụng vật liệu độ nhạy cao và thiết kế khớp trở kháng.
Các cảm biến hiệu suất cao hiện đại thường sử dụng cấu trúc tích hợp phát-thu, thực hiện hoạt động hai chiều của cùng một bộ chuyển đổi thông qua cơ chế chia theo thời gian hoặc chuyển mạch điện tử, giảm hiệu quả cả kích thước vật lý và chi phí sản xuất.
II. Hệ thống xử lý tín hiệu
1. Mạch điều khiển bộ phát
Hệ thống con này bao gồm bộ tạo tín hiệu, bộ khuếch đại công suất và mạng khớp trở kháng. Bộ tạo tín hiệu sản xuất tín hiệu xung với tần số cụ thể, còn bộ khuếch đại công suất nâng cao khả năng điều khiển để kích thích dao động bộ chuyển đổi. Mạng khớp trở kháng đảm bảo truyền năng lượng hiệu quả và giảm thiểu tổn thất phản xạ.
2. Mạch khuếch đại tín hiệu thu
Tín hiệu phản xạ cực kỳ yếu (thường ở mức milivôn) và cần xử lý khuếch đại nhiều cấp. Mạch này bao gồm bộ khuếch đại tiền khuếch đại tiếng ồn thấp (LNA), bộ lọc thông dải và bộ khuếch đại tăng biến đổi (VGA). Bộ lọc thông dải duy trì tần số trung tâm phù hợp với tần số cộng hưởng của bộ chuyển đổi, ngăn chặn hiệu quả nhiễu tiếng ồn môi trường.
3. Đơn vị đo lường và tính toán thời gian
Các mạch tích hợp định thời chính xác cao hoặc vi điều khiển (MCU/DSP) đo khoảng thời gian Δt giữa việc phát và thu sóng siêu âm. Dựa trên công thức
d=v×Δt/2
(trong đó
v
là tốc độ âm thanh,
d
là khoảng cách đến vật mục tiêu), khoảng cách được tính toán. Mạch bù nhiệt độ thường được tích hợp ở giai đoạn này để hiệu chỉnh sự thay đổi tốc độ âm thanh theo nhiệt độ (tốc độ âm thanh trong không khí xấp xỉ
331,5+0,6T
m/s, với
T
là nhiệt độ tính bằng độ C).
III. Mô-đun điều khiển và giao diện
Đơn vị điều khiển chính: Cảm biến siêu âm hiện đại chủ yếu sử dụng vi điều khiển nhúng chịu trách nhiệm điều khiển thời gian, tính toán thuật toán và phối hợp hệ thống. Các sản phẩm tiên tiến tích hợp bộ xử lý tín hiệu số (DSP) để thực hiện phân tích phản xạ phức tạp và khả năng nhận diện nhiều mục tiêu.
Giao tiếp giao diện: Cung cấp đường truyền trao đổi dữ liệu với hệ thống chủ, phổ biến có các dạng sau:
Đầu ra tương tự (vòng dòng 4-20 mA, điện áp 0-10 V)
Giao diện số (RS-485, bus CAN, IO-Link)
Đầu rời (đầu ra transistor NPN/PNP)
Hệ thống cấu hình: Thông qua nút bấm cài đặt, công tắc DIP hoặc cài đặt tham số phần mềm, có thể điều chỉnh các tham số hoạt động như phạm vi phát hiện, thời gian phản hồi và chế độ đầu ra để phù hợp với các tình huống ứng dụng đa dạng.
IV. Thành phần cấu trúc và bảo vệ
Lỗ cộng hưởng: Lỗ âm thanh được chế tạo từ vật liệu kim loại hoặc polyme, sử dụng để khớp trở kháng âm thanh, tập trung hướng chùm sóng và bảo vệ các thành phần bên trong. Thiết kế lỗ ảnh hưởng trực tiếp đến góc chùm sóng và phạm vi phủ sóng phát hiện.

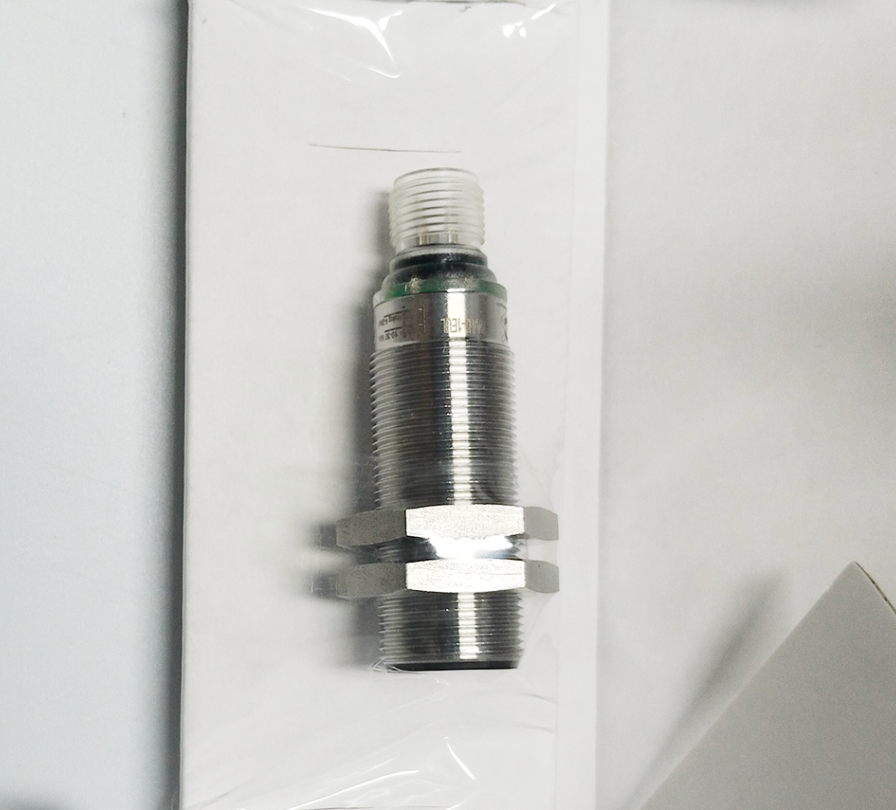

Vỏ và niêm phong: Cảm biến công nghiệp sử dụng vỏ vật liệu ABS, PBT hoặc thép không gỉ, kết hợp với niêm phong vòng O để đạt cấp độ bảo vệ IP67/IP68, đảm bảo khả năng thích ứng với môi trường ẩm ướt, nhiều bụi và ăn mòn.
Yếu tố bù nhiệt độ: Điện trở nhiệt hoặc cảm biến nhiệt độ tích hợp giám sát nhiệt độ môi trường theo thời gian thực, hiệu chỉnh sai số đo lường do sự thay đổi tốc độ âm thanh, đảm bảo độ ổn định chính xác trong toàn bộ phạm vi nhiệt độ.
V. Mô-đun chức năng phụ trợ
Mạch ngăn chặn vùng chết: Giải quyết vùng chết gần (thường 5-20 cm) do dao động còn lại của bộ chuyển đổi, sử dụng vật liệu giảm chấn hoặc kỹ thuật cắt điện tử để giảm thiểu phạm vi vùng chết.
Kiểm soát tăng tự động (AGC): Tự động điều chỉnh mức khuếch đại dựa trên cường độ tín hiệu phản xạ, đảm bảo phát hiện đáng tin cậy các vật mục tiêu ở các khoảng cách khác nhau.
Xử lý nhiều phản xạ: Các cảm biến tiên tiến có khả năng phân tích nhiều tín hiệu phản xạ, cho phép xuyên qua môi trường trong suốt hoặc nhận diện vật thể có hình dạng phức tạp.
Xu hướng phát triển công nghệ
Cùng với sự tiến bộ của công nghệ hệ thống cơ điện vi mô (MEMS), các cảm biến siêu âm thu nhỏ (như mảng micrô MEMS) đang xuất hiện. Các thiết bị này sử dụng vật liệu áp điện dựa trên silicon, có ưu điểm kích thước nhỏ gọn, chi phí thấp và dễ tích hợp. Đồng thời, sự tích hợp công nghệ chip thời gian bay (ToF) với phương pháp siêu âm, kết hợp với ứng dụng thuật toán trí tuệ nhân tạo, đang thúc đẩy cảm biến siêu âm hướng tới độ chính xác cao hơn và khả năng thông minh nâng cao.
Kết luận
Cảm biến siêu âm là một hệ thống chính xác tích hợp âm học, điện tử học, khoa học vật liệu và công nghệ điều khiển. Thiết kế tối ưu và hoạt động phối hợp của các thành phần cốt lõi này quyết định giá trị ứng dụng rộng lớn của nó trong tự động hóa công nghiệp, điện tử ô tô, thiết bị y tế, hệ thống nhà thông minh và nhiều lĩnh vực khác.
